FiberHub: la solució definitiva de distribució de fibra a l'aire lliure per a FTTH i FTTA

Autor: Hayden

Introducció

FiberHubés un-sistema de distribució de fibra a l'aire lliure d'avantguarda i econòmic per aFibra-a-la-llar (FTTH)iFibra-a-l'-antena (FTTA)aplicacions. Amb la seva facilitat d'ús, flexibilitat de disseny i àmplia compatibilitat amb una gran varietat de productes del mercat actual,FiberHubha revolucionat la distribució de fibra en aplicacions exteriors.FiberHubpermet múltiples mètodes d'instal·lació (muntatge a la paret, instal·lació aèria, muntatge en pal), cosa que us permet instal·larFiberHubsegons les necessitats del medi ambient. MentreFiberHubestà dissenyat principalment per ser utilitzat enFTTHaplicacions, el producte sobresurt quan s'utilitzaFTTAxarxes i altres aplicacions de camp durs-.

Aplicacions clau per a FiberHub

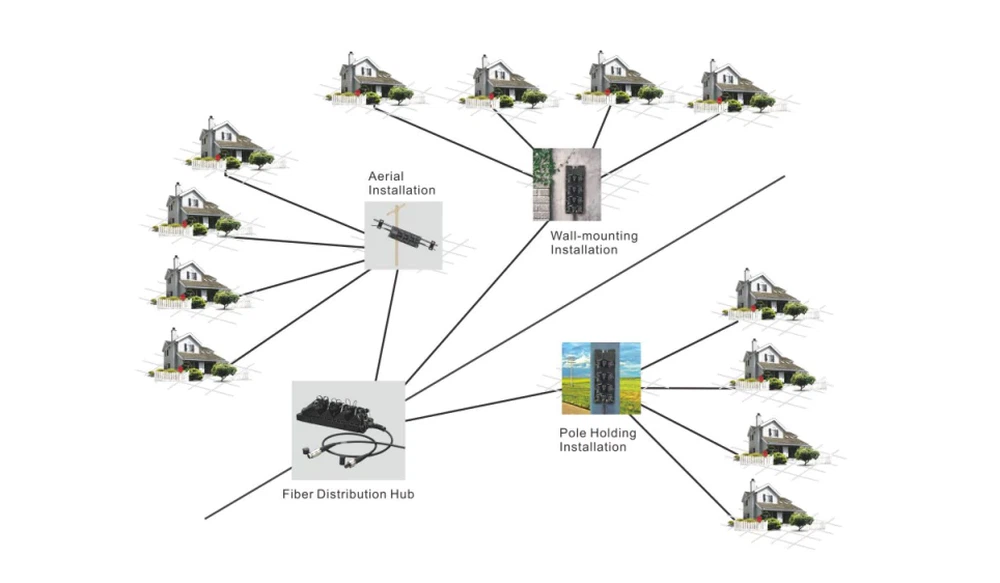

1. Aplicació FTTH

En tradicionalFTTHxarxes,Unitats de xarxa òptica (ONU)oCentres de distribució de fibra (FDH)s'utilitzen quan el tronc d'un cable de fibra òptica arriba a l'exterior de l'edifici (p. ex., apartaments, cases-unifamiliars, etc.).FiberHubha estat dissenyat per substituir tant unONUiFDHsimultàniament, ja que té capacitats integrades de distribució de fibra.

FiberHubté la capacitat de distribuir fibra entre dos i quatre1x8oCircuit d'ona de llum plana (PLC) 1x16instal·lacions i pot contenir un màxim de 24 mànigues de protecció d'empalmament de fibra. Quan s'utilitza amb1-Connectors impermeables 4FL IP67 premuntats, FiberHubpot connectar residències individuals i armaris de baixa tensió directament.

La reducció de la pèrdua de senyal es deu principalment a una reducció del nombre de nodes de connexió necessaris entre cada habitatge o unitat i la unitat central de distribució de fibra. La fàbrica pre-muntadaFiberHubredueix fins a un 40% el nombre de personal qualificat necessari per completar la instal·lació.

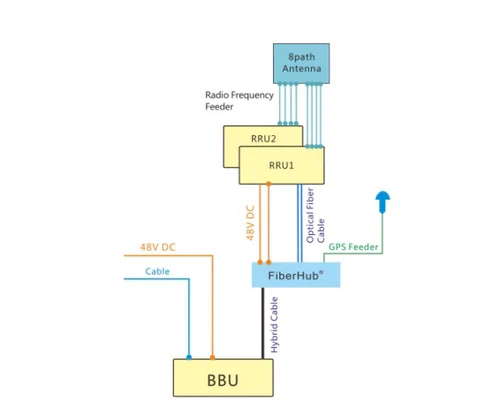

2. Aplicació FTTA

EnFTTAaplicacions,Unitats de ràdio remotes (RRU)iUnitats de banda base (BBU)normalment es connecten amb un cable de fibra òptica, creant una topologia en estrella de la xarxa. Els costos i els temps d'instal·lació augmenten perquè cadascunRRUNecessita dos cables exteriors dúplex separats que s'enllaçin amb elBBU.
FiberHubpermet simplificar el procés de connexió proporcionant un punt agregat o de demarcació per a la connexióRRUaBBU. Això vol dir que en lloc de necessitar molts cables diferents per connectar-seRRUaBBU, només cal un únic cable híbrid multi-fibra per connectar-se des delBBUalFiberHub. Aleshores, el contingut del cable híbrid multi-fibra es distribuirà des delFiberHuba cadascunRRUutilitzant unConjunt de cable impermeable IP67 pre-muntat.
A més,FiberHubproporciona poder alRRUmitjançant connectors d'alimentació pre-muntats que també redueixen la quantitat de temps, diners i mà d'obra necessaris per a la instal·lació i el manteniment.

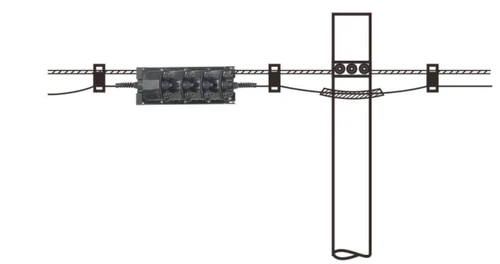

3. Connectors del cable troncal

Els cables troncals consisteixen en molts cables de longitud individual diferents que normalment requereixen diverses connexions d'empalmament de fusió a causa de les longituds de cable relativament curtes que estan disponibles als tambors. Això pot crear moltes connexions febles que s'han de protegir i donar suport si volen durar.
Per ajudar a prevenir aquest tipus de fallades,FiberHubsegella i subjecta el cable o els cables del tronc d'entrada mitjançant passacables a prova de torsió-(metall/plàstic de toba).Cables troncalsamb un diàmetre de5 mm - 14mmes pot donar suport alFiberHub. Les glàndules de torsió estan dissenyades per absorbir part de l'estrès de la flexió del cable, evitant així danys a les fibres òptiques que contenen.
Dins l'habitatge deFiberHub, el cable del tronc principal juntament amb els membres de força estan fixats i instal·lats de manera que tota la carcassa suporti unForça d'extracció-de 1200 Nsota ús normal durant un període de temps prolongat.
Addicionalment, aFiberHubpot acollir fins a24 mànigues de protecció d'empalmamenti2 PLC, proporcionant així una manera molt senzilla i eficient de separar fibres òptiques. La funció anti-antilliscant de la base permet muntar-la de manera segura al cable o al pal.

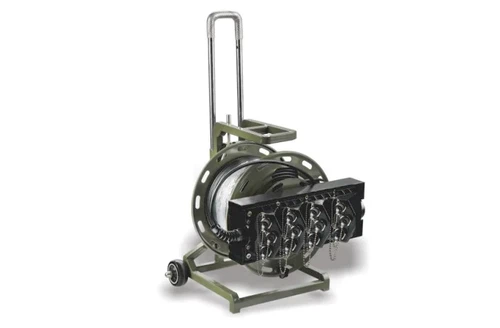

4. Comunicacions militars

L'exèrcit és una de les principals aplicacions per a les quals s'utilitzen connectors o cables de connexió a terra. La freqüència de substitució d'aquests cables i connectors és molt alta a causa de la força i la tensió que s'hi aplica, que pot arribar a milers de lliures de força de tracció.
FiberHubha resolt el problema de proporcionar un cable i un connector forts incorporant una construcció de cable blindat i proporcionant membres de força dins delFiberHubmuntatge, que creen seguretat per alFiberHubtancament.
ElFiberHubpot suportar una força de tracció de1200Ndurant el llarg termini de la seva vida. Materials d'alta resistència combinats amb una interfície d'arcFiberHubEl muntatge crea una combinació fiable de cable i connector que proporcionarà la fiabilitat necessària per al seu ús en condicions de xoc.
Per tant,FiberHubés una bona opció per a la comunicació en xarxes d'estrelles militars.

Característiques i avantatges

Compatibilitat molt alta: Es pot muntar utilitzantODVAoHconn (compatible amb OptiTap), Mini SC, AARC, PTLC, PTMPO, o adaptadors de corrent.

Pot serFàbrica-Segellati/oCamp muntatper a la flexibilitat en els mètodes d'instal·lació.

Disseny fort: FiberHubés capaç de suportar una força de tracció-a llarg termini1200N.

Opcions de connector: Disponible amb una gamma de2-12 ports, depenent de l'aplicació (connectors durs de fibra única o multi-).

Opcions de divisió de fibra: PLComàniga d'empalmamentestan disponibles per utilitzar-los ambFiberHubper dividir les fibres dins delFiberHub.

Classificació impermeable IP67: ElFiberHubés adequat per al seu ús en aplicacions exteriors a causa de la sevaIP67qualificació.

Flexibilitat en la instal·lació: es pot instal·lar com a tancament-muntat a la paret, aeri o com a tancament-muntat a pal.

Dissenyat ergonòmicament: L'angle de la superfície i l'alçada del recinte redueix la possibilitat d'interferències amb les operacions dels connectors.

Compliment de la norma IEC 61753-1: ElFiberHubcompleix els estàndards de rendiment i fiabilitat aplicables de la indústria.

Més Econòmic: Augmenta la velocitat i l'eficiència de la instal·lació40%o més.

Especificacions del producte

Informació de la comanda

Observació: Longituds basades en els requisits del client.
